Оказывается для того чтобы прошивать микроконтроллеры ATmega13
на STK500
необходимо окромя прочего ещё сделать пару дополнительных подключений.

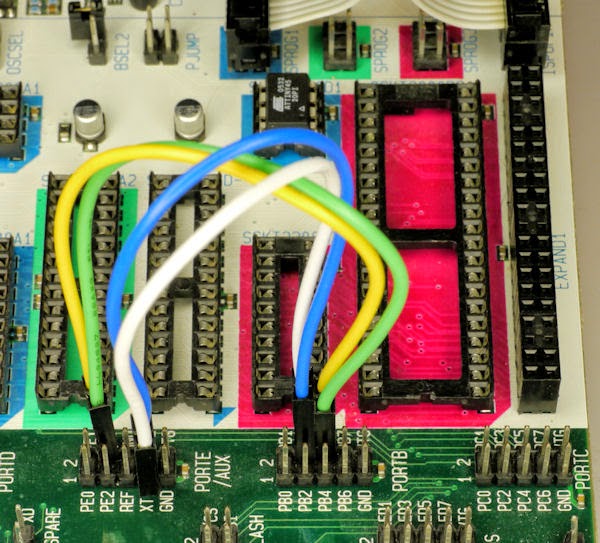

Во-первых: соединить контакт RST порта PORTE/AUX и контакт PB5 порта PORTB. Также соединить контакт XT1 порта PORTE/AUX с контактом PB3 порта PORTB.
Во-вторых: убрать один джампер, который по умолчанию стоит. А именно: BSEL2.
(на картинке джампер BSEL2 висит на одном контакте, т.е. формально убран).
Оригинальный источник упомянутых сведений: http://robotroom.com/atmel-attiny-stk500-programming.html
В дополнение: Чтобы каждый раз не вспоминать какие с какими контакты соединять один участник придумал сделать соединительную платку, которую он когда нужно соединяет с STK500. Ссылка на источник: .http://www.robotroom.com/Atmel-STK500-DIY-Adapter-Boards-2.html
Во-первых: соединить контакт RST порта PORTE/AUX и контакт PB5 порта PORTB. Также соединить контакт XT1 порта PORTE/AUX с контактом PB3 порта PORTB.
Во-вторых: убрать один джампер, который по умолчанию стоит. А именно: BSEL2.
(на картинке джампер BSEL2 висит на одном контакте, т.е. формально убран).
Оригинальный источник упомянутых сведений: http://robotroom.com/atmel-attiny-stk500-programming.html
В дополнение: Чтобы каждый раз не вспоминать какие с какими контакты соединять один участник придумал сделать соединительную платку, которую он когда нужно соединяет с STK500. Ссылка на источник: .http://www.robotroom.com/Atmel-STK500-DIY-Adapter-Boards-2.html
